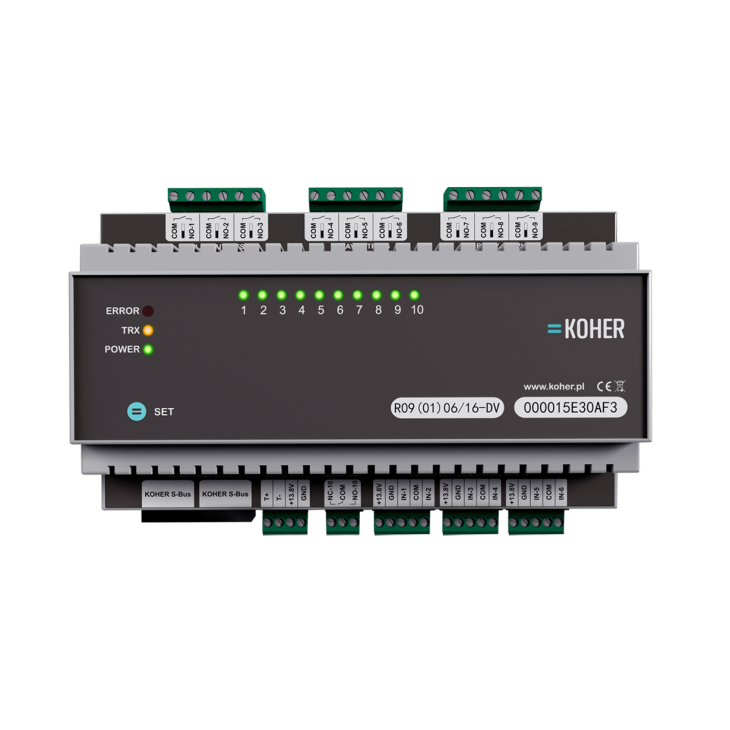

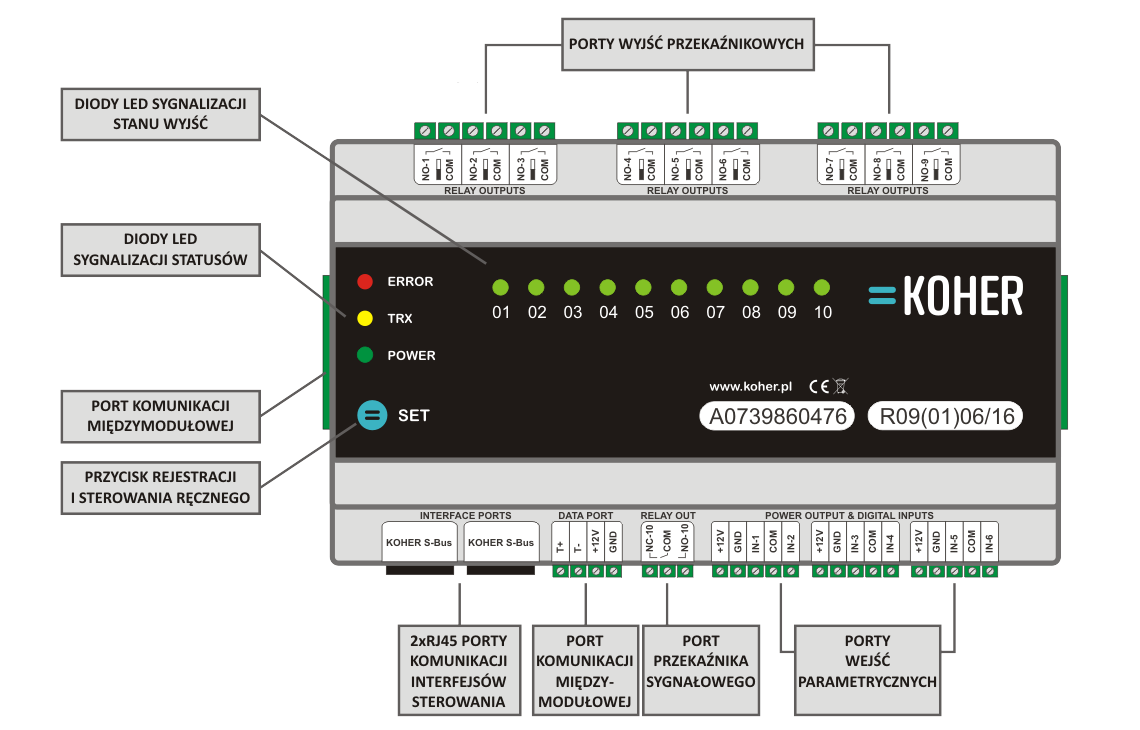

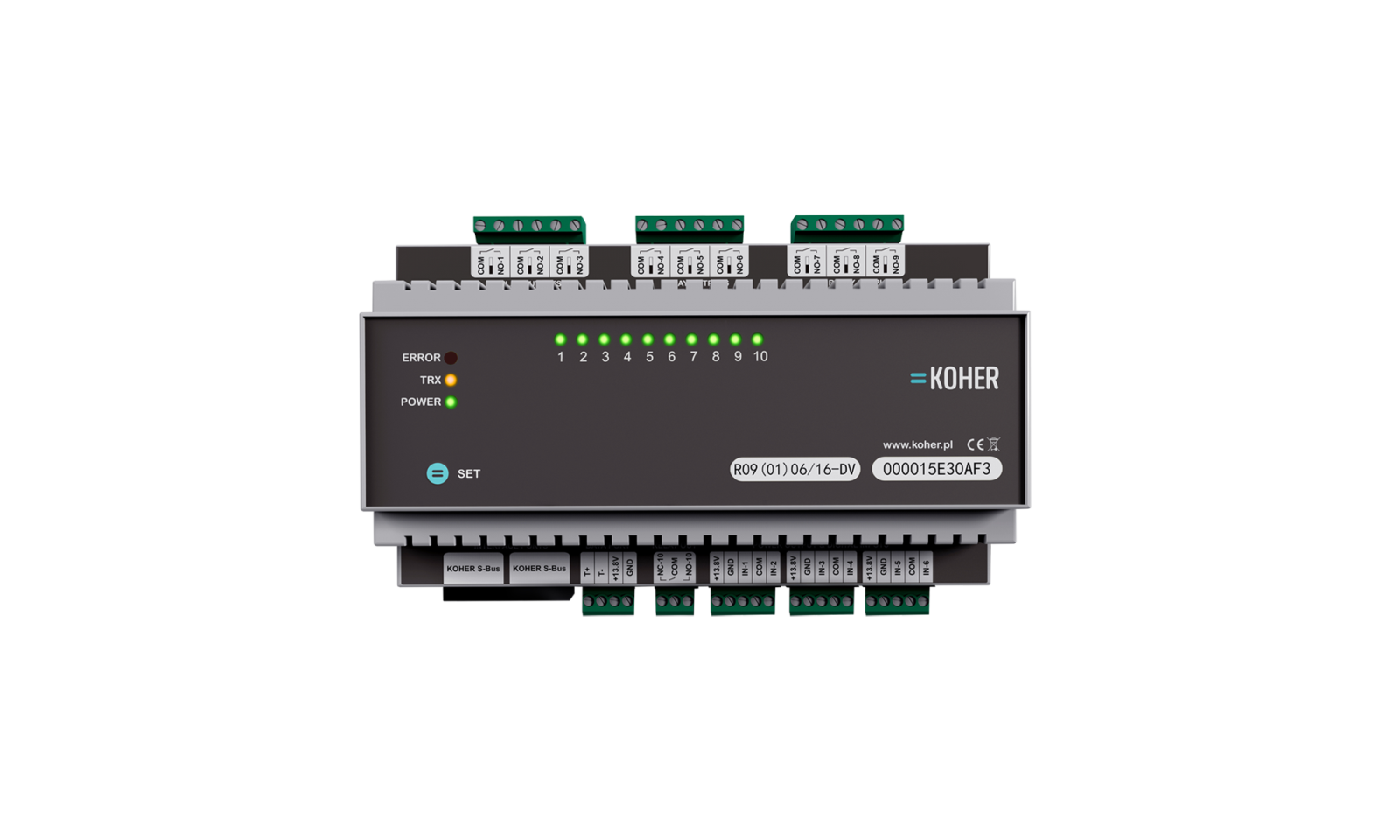

Od strony portów wyjściowych moduł rozszerzenia R09(01)06/16 wyposażony został w 9 wysokoprądowych wyjść przekaźnikowych oznaczonych OUT-1 do OUT-9 o obciążalności 16A. Zastosowane do bezpośredniego sterowania obwodów elektrycznych przekaźniki wysokoprądowe posiadają styki mechaniczne typy NO o charakterystyce przełączania 16A. Dla sterowania sygnałów niskorezystancyjnych moduł R09(01)06/16 został wyposażony w 1 wyjście przekaźnikowe niskorezystancyjne - sygnałowe o obciążalności 1A ze stykiem NC/NO. Wyjście każdego przekaźnika zostało doprowadzone do osobnego złącza śrubowego i jest odseparowane galwanicznie od pozostałych.
Wyjścia przekaźnikowe modułu umożliwiają sterowanie dowolnymi urządzeniami elektrycznymi m.in.: oświetleniem, urządzeniami AGD, elektrozaworami w systemie ogrzewania lub nawadniania, urządzeniami indukcyjnymi (silniki, płyty grzewcze przy udziale stycnika) oraz elektrozaczepami i elektrozworami w systemie kontroli dostępu.
Od strony portów wejściowych moduł R09(01)06 wyposażony został w 6 dedykowanych wejść parametrycznych oznaczonych IN1-IN6 rozróżniających stan NC; NO; 1k; 2k; 3,2k; 4,2k,.6k; 10k dzięki czemu do modułu można podłączyć bezpośrednio urządzenia wyposażone w styki bezpotencjałowe takie jak np.: włączniki ścienne (klasyczne, dzwonkowe), czujniki alarmowe, czujniki kontaktronowe itp. W bezpośredniej bliskości wejść parametrycznych zlokalizowane zostały wyjścia napięciowe przeznaczone do zasilania urządzenia peryferyjne napięciem DC 12V/DC pobieranym z magistrali komunikacyjnej KOHER-BUS.
Do zapewnienia pełnej komunikacji w ramach szkieletu sieci, moduł R09(01)06/16 posiada kilka portów komunikacji międzymodułowej w warstwie RS485. Główne złącze komunikacji szeregowej zostało zainstalowane na dolnej części obwodu modułu i oznaczone jako DATA PORTS. Pomocnicze porty umożliwiające bezkablowe połączenie modułów przy pomocy dedykowanego klipsa w ramach montażu na tej samej szynie DIN zlokalizowane zostały w obrębie bocznych ścianek urządzenia.
